接地模塊不同施工方案及不同地區安裝事項

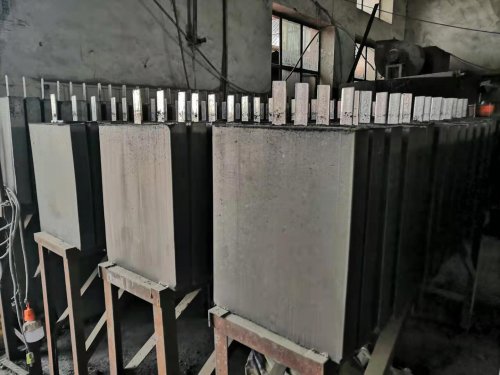

　　防雷接地模塊根據不同的地區要求，生產的有不同的形狀和規格。永安防雷公司生產的接地模塊有方形接地模塊、圓柱形接地模塊和梅花形接地模塊三種常用的模塊形狀。

防雷接地模塊根據不同的地區要求，生產的有不同的形狀和規格。永安防雷公司生產的接地模塊有方形接地模塊、圓柱形接地模塊和梅花形接地模塊三種常用的模塊形狀。我公司根據接地模塊的形狀樣式分別研究出兩種不同的施工方案可供客戶選擇。下面就讓永安防雷的小編為您介紹下水平和垂直這兩種施工方案以及施工時的注意事項。

1、接地模塊水平施工時，在埋設接地模塊的位置開溝挖槽，溝槽的長寬以方便放置接地模塊為宜，與水平接地體埋深相同。

2、接地模塊垂直施工時，在埋設接地模塊的位置開溝挖槽，溝槽的直徑以方便放置接地模塊為宜，為水平接地體埋深加上接地模塊的長度。

注意：接地模塊的埋置一般為0.8~1.0米。

3、如果需要多塊接地模塊埋置時，每?jī)蓧K之間的距離3～5m為宜。在山區線路伸長射線接地體上，每?jī)蓧K之間的距離大于5m為宜。變電站使用接地模塊應均勻的布置在站區，在大型變電站接地網中，接地模塊宜分布在接地網的外圍站區主要設備區，模塊之間的間距5m～10m為宜。

4、模塊的鍍鋅鋼金屬電極芯與鋼接地體連接時，可采用永安防雷的放熱焊接技術，也可采用金具連接，并設防松螺帽和防松墊片。放熱焊接要求用同一種金屬材料焊接，連接牢固。焊接長度應盡量在80mm左右，不能出現虛焊、漏焊。焊接完畢應及時焊渣并做相應的處理，涂上漆，以防極芯腐蝕。

5、在接地電阻要求不高，且土壤電阻率小于1000Ω•m的情況?？刹捎蒙盥窠拥?，接地體及接地模塊直接埋設在桿塔基礎下。這樣做可減少征地費用，且接地裝置受季節因素影響小。在土壤電阻率特別高的山區，可配合離子緩釋填料進行施工，離子緩釋填料具有吸濕的特性，加強接地模塊的降阻效果。

6、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾做回填料，回填時應分層操作，填30公分料后，適量加水并夯實。再填料、加水和夯實，直至和地表齊平。吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措。
