安裝流程

接地體安裝→接地干線敷設→引下線明敷→避雷網避雷帶或引下線暗敷

接地體安裝工藝

人工接地體（極）安裝應符合以下規定：

人工接地體（極）的   小尺寸應符合規范要求。

接地體的埋設   其預部不應小于0.6m，具體高度根據各單元設計要求進行調整。

垂直接地體長度不應小于2.5m，其相互之間間距一般不應小于5m。

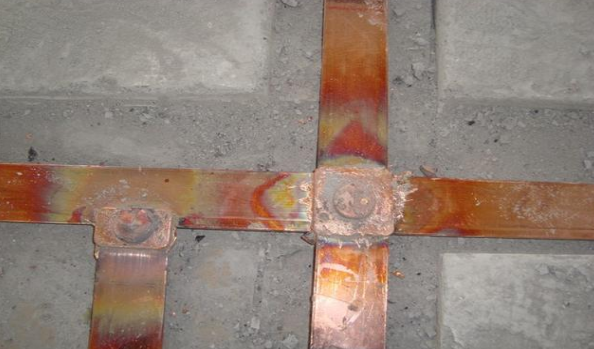

本項目采用火熔泥焊，搭接焊時，其焊接長度如下：

鍍鋅扁鋼不小于其寬度的2倍，三面施焊。（當扁鋼寬度不同時，搭接長度以寬的為準）。敷設前扁鋼需調直，煨彎不得過死，直線段上不應有明顯彎曲。

鍍鋅圓鋼焊接長度為其直徑的6倍并應雙面施焊（當直徑不同時，搭接長度以直徑大的為準）。

鍍鋅圓鋼與鍍鋅扁鋼連接時，其長度為圓鋼直徑的6倍。鍍鋅扁鋼與鍍鋅鋼管（或角鋼）焊接時，為了連接，除應在其接觸部位兩側進行焊接外，還應直接將扁鋼本體彎成弧形（或直角形）與鋼管（或角鋼）焊接。

當接地線遇有白灰焦渣層而無法避開時，應用水泥砂漿   保護。

人工接地體（極）安裝

接地體的加工：根據設計要求的數量，材料規格進行加工，材料一般采用鋼管和角鋼切割，長度不應小于2.5m。如采用鋼管打入地下應根據土質加工成   的形狀，遇松軟土壤時，可切成斜面形。為了避免打入時受力不均使管子歪斜，也可加工成扁尖形；遇土土質很硬時，可將   加工成錐形。如選用角鋼時，應采用不小于40mm×40mm×4mm的角鋼，切割長度不應小于2.5m，角鋼的一端應加工成尖頭形狀詳。嚴格按照工程各單元的具體設計要求進行加工材料。

挖溝：根據設計圖要求，對接地體（網）的線路進行測量彈線，在此線路上挖掘深為0.8～1m，寬為0.5m的溝，溝上部稍寬，底部如有石子應   。

安裝接地體（極）：溝挖好后，應立即安裝接地體和敷設接地扁鋼，防止土方坍塌。先將接地體放在溝的   線上，打入地中，一般采用手錘打入，一人扶著接地體，一人用大錘敲打接地體頂部。為了防止將接鋼管或角鋼打劈，可加一護管帽套入接地管端，角鋼接地可采用短角鋼（約10cm）焊在接地角鋼一即可。使用手錘敲打接地體時要平穩，錘擊接地體正中，不得打偏，應與地面保持垂直，當接地體距離地600mm時停止打入。

接地體間的扁鋼敷設：扁鋼敷設前應調直，然后將扁鋼放置于溝內，依次將扁鋼與接地體用電焊（氣焊）焊接。扁鋼應側放而不可放平，側放時散流電阻較小。扁鋼與鋼管連接的位置距接地體   高點約100mm。焊接時應將扁鋼拉直，焊好后   藥皮，先刷防銹漆再刷瀝青做處理，并將接地線引出至需要位置，留有足夠的連接長度，以待使用。

核驗接地體（線）：接地體連接完畢后，應及時請質檢部門、監理方進行隱檢、接地體材質、位置、焊接質量，接地體（線）的截面規格等均應符合設計及施工驗收規范要求，并做好隱蔽工程記錄。經檢驗合格后方可進行回填，分層夯實。   后，將接地電阻搖測數值填寫在隱蔽檢查記錄上。

自然基礎接地體安裝

利用主鋼筋作避雷引下線：硝酸單元利用部分主軸作屋面避雷引下線，按設計圖尺寸位置要求，標好位置，確認土建   在設計要求的主鋼筋（不少于2根）上已焊好預埋件（連接板），后應藥皮，并將兩根主筋用色漆做好標記，以便于引出和檢查。應及時請質檢部門進行隱檢，同時做好隱蔽工程記錄。此項工作需與土建配合，共同完成。

接地干線的安裝應符合以下規定

接地干線穿墻時，應加套管保護，跨越伸縮縫時，應做煨彎補償。

本工程設計采用結構軸線主筋作為避雷引下線，利用土建   在主筋距地0.5m處設置的預埋鋼板作為接地電阻測試板。采用86型暗盒裝入，同時加裝盒蓋并做上接地標記。

接地干線跨越門口時應暗敷設于地面內（做地面以前埋好）接地干線室內安裝時距地面應不小于200mm，距墻面應不小于10mm，支持件應采用40mm×4mm的扁鋼，尾端應制成燕尾狀，入孔   與寬度各為50mm，總長度為70mm。支持件間的水平直線距離一般為1m，垂直部分為1.5m，轉彎部分為0.5m。可根據現場具體情況進行適當調整。接地干線敷設應平直，轉角處接地干線彎曲中徑不得小于扁鋼厚度的2倍。接地干線刷漆應均勻無遺漏。

室外接地干線敷設

      行接地干線的調直、測位、打眼、煨彎，并將斷接卡子及接地端子裝好。

敷設前按設計要求的尺寸位置先挖溝。然后將扁鋼放平埋入?；靥钔翍?yīng)壓實但不需打夯，接地干線末端露出地面應不超過0.5m，以便接引地線。

室內接地干線明敷設

預留孔與埋設支持件：按設計要求尺寸位置，預留出接地線孔，預留孔的大小應比敷設接地干線的厚度、寬度各大出6m以上。其方法有以下三種：a 施工時可按上述要求尺寸截一段扁鋼預埋在墻壁內，當混凝土還未凝固時，抽動扁鋼以便待凝固后易于抽出。b 將扁鋼上包一層油毛氈或幾層牛皮紙后埋設在墻壁內，壩留孔距墻壁表面應為15～20mm。c 保護套可用厚1mm以上鐵皮做成方形成圓形，大小應使接地線穿入時，每邊有6mm以上的空隙。

支持件固定：根據設計要求先在磚墻（或加氣混凝土墻、空心磚墻）上確定坐標軸線位置，然后隨砌墻將預制成50mm×50mm的方木樣板放火墻內，待墻砌好后將方木樣板剔出，然后將支持件放入孔內，同時灑水淋濕孔洞，再用水泥砂漿將支持件埋牢，待凝固后使用。現澆混凝土墻上固定支架，先根據設計圖要求彈線定位、鉆孔、支架做燕尾埋入孔中，找平正，用水泥砂漿進行固定。

明敷接地線的安裝要求

敷設位置不應妨礙設備的拆卸與檢修，并便于檢查。

接地線應水平或垂直敷設，也可沿建筑物傾斜結構平行在直線段上，不應有高低起伏及彎曲情況。

接地線沿建筑物墻壁水平敷設時，根據設計要求離地面應保持200mm的距離，接地線與建筑物墻壁間隙應不小10mm。

明敷接地線安裝：當支持件埋設完畢，水泥砂漿凝固后，可敷設墻上的接地線。將接地扁鋼沿墻吊起，在支持件一端用卡子將扁鋼固定，經過隔墻時穿跨預留孔，接地干線連接處應焊接牢固。末端預留或連接應符合設計要求。

避雷短針制作與安裝



安裝要求：

規范要求所有金屬部件   鍍鋅，具體材質根據設計確認，操作時注意保護鍍鋅層。

制作針尖時，管壁厚度不得小于3mm。 避雷針應垂直安裝牢固，垂直度允許偏差為3/1000。

焊縫處理應   藥皮后刷防銹漆。避雷針一般采用圓鋼或鋼管制成，其直徑不應小于規范要求。

你懂得防雷接地嗎？防雷接地施工工藝值得收藏

支架安裝

角鋼支架應有燕尾，其埋注   不小于100mm，扁鋼和圓鋼支架埋深不小于80mm。具體要求見各單元設計詳圖。

所有支架   牢固，灰漿飽滿，橫平豎直。防雷裝置的各種支架頂部一般應距建筑物表面100mm；接地干線支架其頂部應距墻面20mm。

支架水平間距不大于1m；垂直間距不大于l.5m。各間距應均勻，允許偏差30mm。轉角處兩邊的支架距轉角   不大于250mm。

支架應平直。水平度每2m為檢查段，允許偏差3/1000，垂直度每3m為檢查段，允許偏差2/1000；但全長偏差不得大于10mm。支架等鐵件均應做處理。

屋面避雷帶采用Φ12圓鋼，先在兩端支架間拉直線，水平間距1.5m，然后將其它支座用砂漿找平找直。避雷網采用女兒墻支架固定，制作女兒墻時按照設計圖說明預留預埋鐵件（支持卡子），再將圓鋼固定于支持卡子上形成避雷網格。
